¿Los rodamientos con bridas lineales son adecuados para movimientos oscilantes?

Cuando se trata del mundo de la ingeniería mecánica y el control de movimiento, seleccionar el rodamiento adecuado para una aplicación específica es crucial. Una pregunta común que surge a menudo es si los rodamientos con pestañas lineales son adecuados para movimientos oscilantes. Como proveedor de rodamientos lineales con bridas, he tenido la oportunidad de trabajar con una amplia gama de clientes y aplicaciones, y me gustaría compartir algunas ideas sobre este tema.

Comprensión de los rodamientos con bridas lineales

Antes de profundizar en su idoneidad para el movimiento oscilante, primero comprendamos qué son los rodamientos con pestañas lineales. Los rodamientos de brida lineal están diseñados para proporcionar movimiento lineal a lo largo de un eje o riel. Por lo general, constan de una carcasa de rodamiento con una brida, lo que facilita el montaje y la alineación. El propio rodamiento contiene elementos rodantes, como bolas o rodillos, que reducen la fricción y permiten un movimiento lineal suave.

Hay diferentes tipos de rodamientos con bridas lineales disponibles, incluidosRodamiento lineal de brida cuadradayRodamiento lineal de brida redonda. La elección entre bridas cuadradas y redondas depende de los requisitos de montaje específicos y del diseño de la aplicación. Por ejemplo, los rodamientos de brida cuadrada suelen preferirse cuando se necesita un montaje más estable y rígido, mientras que los rodamientos de brida redonda pueden ser más adecuados para aplicaciones donde el espacio es limitado o se requiere un diseño más compacto.

Movimiento oscilante: características y desafíos

El movimiento oscilante es un movimiento repetitivo de ida y vuelta alrededor de un punto o eje fijo. Este tipo de movimiento es común en muchas aplicaciones industriales y mecánicas, como robótica, motores de automóviles e instrumentos de precisión. El movimiento oscilante presenta desafíos únicos para los rodamientos, que incluyen:

1. Cargas inversas: A diferencia del movimiento lineal continuo, el movimiento oscilante implica cambios frecuentes en la dirección de la carga. Esto puede causar tensión adicional en los componentes del rodamiento, especialmente en los elementos rodantes y las pistas de rodadura.
2. Aceleración y desaceleración: Durante cada ciclo de oscilación, el rodamiento experimenta fases de aceleración y desaceleración. Estas fuerzas dinámicas pueden provocar un mayor desgaste, así como posibles problemas de vibración y ruido.
3. Requisitos de lubricación: Mantener una lubricación adecuada es crucial en aplicaciones de movimiento oscilante. La naturaleza inversa del movimiento puede hacer que el lubricante se desplace, lo que provoca una lubricación inadecuada y una mayor fricción.

Idoneidad de los rodamientos con bridas lineales para movimiento oscilante

Los rodamientos de brida lineal pueden ser adecuados para movimientos oscilantes, pero es necesario considerar varios factores para garantizar un rendimiento óptimo:

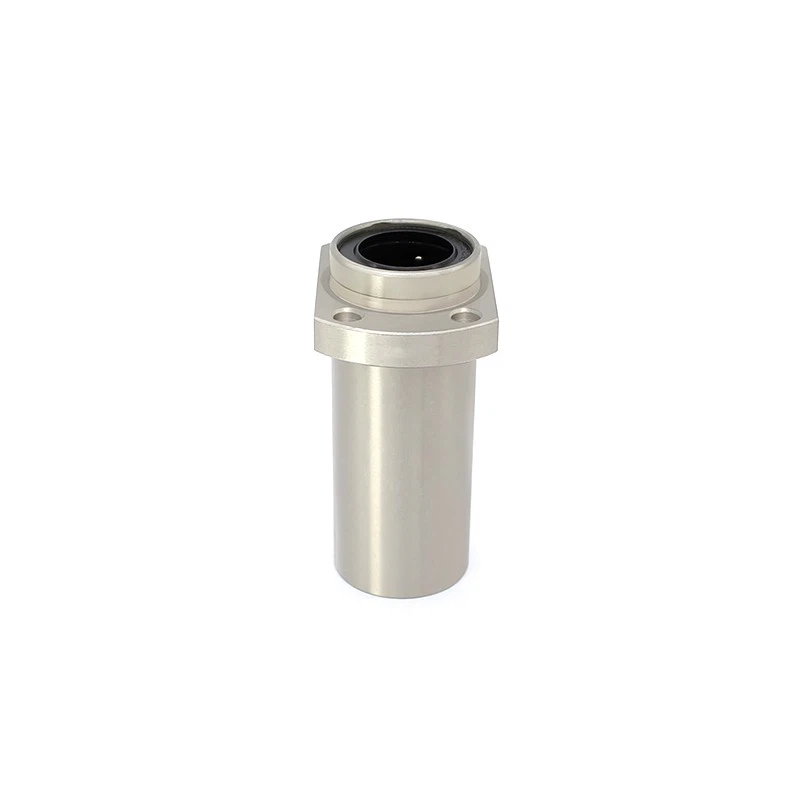

1. Capacidad de carga: La capacidad de carga del rodamiento es un factor crítico. En movimiento oscilante, el rodamiento debe poder soportar las cargas inversas sin deformación excesiva o falla. Al seleccionar un rodamiento con brida lineal para una aplicación oscilante, es importante calcular la carga máxima que experimentará el rodamiento durante cada ciclo y elegir un rodamiento con una capacidad de carga adecuada. Por ejemplo, elRodamiento LMH20UUtiene una capacidad de carga específica que se puede comparar con los requisitos de la aplicación.
2. Material y diseño: El material de los componentes del rodamiento, como las pistas de rodadura y los elementos rodantes, juega un papel importante en su rendimiento bajo movimiento oscilante. Se prefieren materiales de alta calidad con buena resistencia al desgaste y a la fatiga. Además, el diseño del rodamiento, incluida la geometría interna y el diseño de la jaula, puede afectar su capacidad para soportar cargas oscilantes. Algunos rodamientos están diseñados específicamente con características que mejoran su rendimiento en aplicaciones oscilantes, como diseños de jaula mejorados para evitar que los elementos rodantes se atasquen durante los cambios de dirección.
3. Lubricación: Como se mencionó anteriormente, la lubricación adecuada es esencial para el movimiento oscilante. Los rodamientos con bridas lineales se pueden lubricar con varios tipos de lubricantes, como grasa o aceite. La elección del lubricante depende de factores como la temperatura de funcionamiento, la velocidad de oscilación y el medio ambiente. A menudo se prefiere la lubricación con grasa por su simplicidad y capacidad para retener el lubricante en el rodamiento, mientras que la lubricación con aceite puede ser necesaria para aplicaciones de alta velocidad o alta temperatura.

Ventajas de utilizar rodamientos con bridas lineales en movimiento oscilante

A pesar de los desafíos, existen varias ventajas al utilizar rodamientos con bridas lineales en aplicaciones de movimiento oscilante:

1. Precisión y exactitud: Los rodamientos con bridas lineales son conocidos por su alta precisión y exactitud. En aplicaciones de movimiento oscilante, donde a menudo se requiere un posicionamiento preciso y un movimiento suave, estos rodamientos pueden ayudar a lograr el rendimiento deseado.
2. Fácil instalación y mantenimiento: El diseño de brida de los rodamientos de brida lineal los hace fáciles de instalar y alinear. Esto simplifica el proceso de montaje y reduce el tiempo total de instalación. Además, el mantenimiento regular, como comprobaciones de lubricación y sustitución de componentes desgastados, se puede realizar con relativa facilidad.
3. Versatilidad: Los rodamientos de brida lineal están disponibles en una amplia gama de tamaños y configuraciones, lo que los hace adecuados para una variedad de aplicaciones de movimiento oscilante. Ya sea que se trate de un instrumento de precisión a pequeña escala o de una máquina industrial a gran escala, es probable que exista un rodamiento con brida lineal que pueda cumplir con los requisitos específicos.

Estudios de caso

Para ilustrar la idoneidad de los rodamientos con pestañas lineales en aplicaciones de movimiento oscilante, veamos un par de estudios de casos:

1. Brazo Robótico: En una aplicación de brazo robótico, las articulaciones a menudo experimentan un movimiento oscilante a medida que el brazo se mueve en diferentes direcciones. Los cojinetes de brida lineal se utilizan para soportar el movimiento de los segmentos del brazo. Al elegir el tamaño de rodamiento y la capacidad de carga adecuados, el brazo robótico puede lograr un movimiento suave y preciso. La capacidad de los rodamientos con brida lineal para manejar cargas inversas y mantener una lubricación adecuada garantiza confiabilidad y rendimiento a largo plazo.
2. Tren de válvulas de motor automotriz: El tren de válvulas de un motor de automóvil implica un movimiento oscilante de las válvulas. Se pueden utilizar cojinetes de brida lineal para soportar el árbol de levas y otros componentes móviles. El diseño de alta precisión de estos rodamientos ayuda a reducir la fricción y el desgaste, lo que a su vez mejora la eficiencia y el rendimiento generales del motor.

Consejos para optimizar los rodamientos con bridas lineales en movimiento oscilante

Si está considerando utilizar rodamientos con bridas lineales en una aplicación de movimiento oscilante, a continuación se ofrecen algunos consejos para optimizar su rendimiento:

1. Selección adecuada: Lleve a cabo un análisis exhaustivo de los requisitos de la aplicación, incluida la carga, la velocidad, la temperatura y el entorno operativo. Elija el rodamiento con el tamaño, la capacidad de carga y el material adecuados en función de estos factores.
2. Gestión de la lubricación: Establezca un programa de lubricación regular y utilice el tipo correcto de lubricante. Supervise el estado de la lubricación con regularidad y reponga o reemplace el lubricante según sea necesario.
3. Reducción de vibraciones y ruidos: Implementar medidas para reducir la vibración y el ruido, como el uso de materiales amortiguadores de vibraciones o el ajuste de los parámetros operativos de la aplicación.

Conclusión

En conclusión, los rodamientos con bridas lineales pueden ser una opción adecuada para aplicaciones de movimiento oscilante, siempre que se consideren cuidadosamente los requisitos específicos de la aplicación. Al seleccionar el rodamiento correcto, garantizar una lubricación adecuada y abordar los desafíos asociados con el movimiento oscilante, estos rodamientos pueden proporcionar un rendimiento confiable y duradero.

Si está trabajando en una aplicación que implica movimiento oscilante y necesita rodamientos con bridas lineales de alta calidad, le recomiendo que se comunique con nosotros. Nuestro equipo de expertos puede ayudarle a seleccionar el rodamiento más adecuado para sus necesidades específicas y brindarle todo el soporte técnico necesario. Ya sea que se trate de un proyecto a pequeña escala o de una aplicación industrial a gran escala, estamos comprometidos a brindarle las mejores soluciones para sus requisitos de rodamientos.

Referencias

1. Harris, TA y Kotzalas, MN (2007). Análisis de rodamientos. Wiley.
2. Budynas, RG y Nisbett, JK (2011). Diseño de ingeniería mecánica de Shigley. McGraw-Hill.
